UNSERE PRODUKTE

HOCHSPANNUNGSERZEUGER für Gleichstrom - DC -

Für kleine Hochspannungsverbraucher bis ca. 20 Watt

EPS-80-200-SPS
Hochspannung 0 - 80 kV
Steuerung durch Potentiometer oder SPS

ESV-100
Hochspannung 0 - 100 kV
Steuerung durch Potentiometer

EPS-80-1,2
Hochspannung 0 - 90 kV, max. 1,2 mA
speziell für Bearbeitungsautomaten entwickelt

ESA-100-2,5
Hochspannung 0 - 100 kV, max. 2,5 mA
Aufgebaut im fahrbaren Pultgehäuse

Kleine Hochspannungserzeuger und Module
für Anwendungen in der Filter- und Reinraumtechnik,
sowie in der Elektromedizin und Kosmetik

HOCHSPANNUNGSERZEUGER für Wechselstrom - AC -

HVU-60-2,5-60
Einsatz bei Hochspannungsverbrauchern 2,5 - 60 Hz
Hochspannung 0 - 60 kV mit Nadelpuls

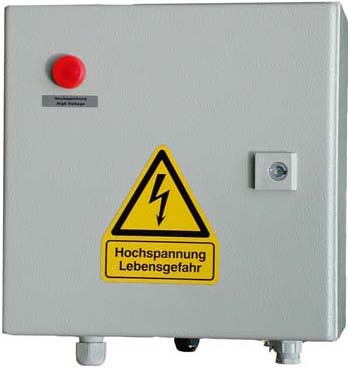

Hochspannungs-Erzeuger DC: EPS -80-200-SPS

Für kleine Hochspannungsverbraucher bis ca. 20 Watt

  • Ansteuerung mittels SPS
  • Vorgabe von Hochspannung und Sprühstrom
  • Ausgabe der IST-Werte: 0/4 - 20 mA
  • Grenzstromwächter 20 -100% Stromvorgabe einstellbar
  • Anschluss zusätzlicher Messwerke möglich
  • analog und digital
  • Netzspannung 110 - 230 V AC, 50/60Hz
  • HS-Ausgang 0 - 80 kV, max. 200µA DC

Anwendungen / Einsatz:

  • Allgemeine Elektrostatik
  • Lackierungen
  • Beflockungen
  • Filtertechnik
  • Hochspannungs-Prüfgerät

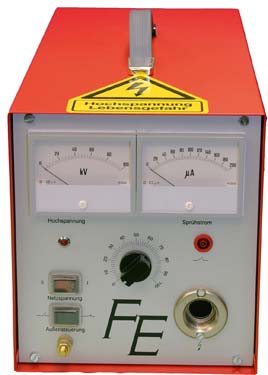

Hochspannungs-Erzeuger DC: ESV-100

Für kleine Hochspannungsverbraucher bis ca. 20 Watt

  • Kleiner, 9 kg leichter, tragbarer, vollelektronischer Hochspannungserzeuger
  • Isolationsprüfung an Isolatoren, HS-Kabeln, HS-Transformatoren, Isolationen, HS-Gleichrichtern usw.
  • Ideal als Handgerät für Einsätze, z.B. in der Flockindustrie
  • HS-Ausgangsspannung 0 -100 kV DC einstellbar bei Lastströmen bis 200µA, daher auch für kleine Sprühanlagen bestens geeignet
  • HS-Ausgang front- oder rückseitig
  • Touché - Schalteingang, mit Zusatzkarte SPS - fähig
  • Incl. 5 Meter abgeschirmten Hochspannungskabel
  • Netzspannung 110 - 230 V AC, 50/60Hz
  • HS-Ausgang 100 kV DC, 200µA

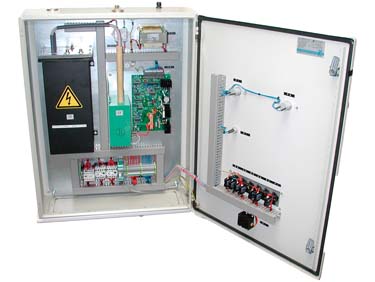

HS-Generator: EPS-80-1,2

speziell für Bearbeitungsautomaten entwickelt

  • Ansteuerung mittels SPS
  • Vorgabe von Hochspannung und Sprühstrom, Ausgabe der IST-Werte: 0/4-20 mA
  • Grenzstromwächter 20 -100 %, Stromvorgabe einstellbar
  • Anschluss zusätzlicher Messwerke (analog oder digital) möglich
  • Netzspannung: 110 - 230 V AC, 50/60 Hz
  • HS-Ausgang: 0 - 80 kV, max. 1,2mA DC

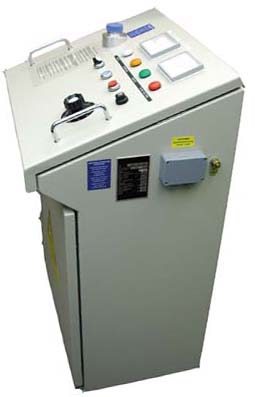

Hochspannungs-Gleichstrom-Erzeuger: ESA-100 -2,5

im fahrbaren Pultgehäuse

  • Ausgelegt für mittlere Leistungen bis 250 Watt Hochspannungsleistung
  • Hochspannung einstellbar 0 - 110 kV DC
  • Strombegrenzung einstellbar 0,2 - 2,5 mA DC
  • Eingebauter Entladeschalter für HS-Kabel und HS-Verbraucher
  • Messung und Anzeige der Ausgangshochspannung 0 - 100 kV und des Sprühstromes 0 - 3 mA
  • Leichter HS-Kabel-Anschluss mit Überwurf-Verschraubung

Anwendungen / Einsatz:

  • Allgemeine Anlagen der Elektrostatik
  • Lackieranlagen
  • Filteranlagen
  • Beschichtungs-Anlagen
  • Emaillieranlagen
  • Netzspannungen: 110/230 V AC 50/60 Hz
  • HS-Ausgang: 110 kV, max. 3 mA DC

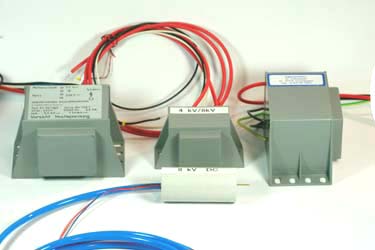

Kleine Hochspannungserzeuger

für Anwendungen in der Filter- und Reinraumtechnik und in der Elektromedizin -mit Ionenquellen-

  • Netzspannungen: 0 - 6/12/24 V DC; 110/230 V AC,
    50/60 Hz
  • HS - Ausgänge: 4, 8, 10, 12, 20 kV DC bei Strömen von
    10 µA bis 2 mA

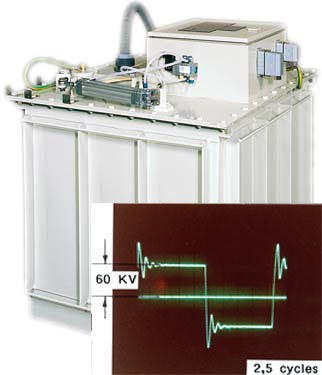

Hochspannungs-Wechselstromstrom-Erzeuger

Ob als Sinus-, Rechteck-, oder Halbwellengenerator haben wir AC-Erzeuger bis 270 kV (Halbwelle) ausgeliefert.

Besonders auf dem Sektor Schleifmittelherstellung mittels elektrostatischer Streuung haben wir uns Kompetenz erworben.

Ob als Gleichspannungs- oder Wechselspannungsstreuung mit Frequenzen von 2,5 Hz bis 60 Hz sind unsere Kompaktanlagen im weltweiten Einsatz.

Unsere selbst entwickelten Frequenzgeber und elektronischen Steuer- und Überwachungseinheiten arbeiten zum Teil mehr als 30 Jahre zur Zufriedenheit der Anwender.

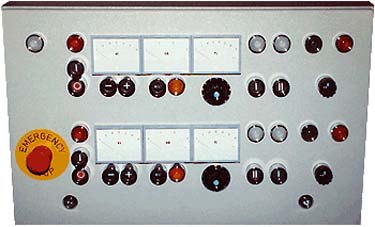

Steuer-, Regel- und Schaltanlagen

Schaltschrankbau / Steuerungsbau / Sonderanlagen

Bei großen Beschichtungsanlagen sind die Steuerbauteile für die HS-Erzeuger oft in einem gemeinsamen Schaltschrank mit der zugehörigen Anlagensteuerung eingebaut.

Je nach Einsatzgebiet und Komfortanforderung werden diese
Schaltanlagen in Relaistechnik, SPS-Technik, mit oder ohne
Visualisierung gefertigt. Oft sind dabei die besonderen Normen und Richtlinien außereuropäischer Kunden einzuhalten.

Durch eine Vorinbetriebnahme im hauseigenen Prüffeld ist eine störungsfreie Inbetriebnahme beim Kunden vor Ort

Unterbrechungsfreie Stromversorgung USB/USV

Je komplizierter eine angewandte Technik, desto wichtiger ist es, die richtige Stromversorgung zu gewährleisten.

Vor allem DV-Zentren und Systeme der Telekommunikation müssen gegen Probleme bei der Stromversorgung sicher geschützt werden. Datenverlust und Systemstörungen durch Stromausfall oder Stromschwankungen müssen unterbunden werden.

Eine einfache Möglichkeit, Schäden oder Fehlfunktionen durch Stromausfall zu vermeiden, ist der Einsatz einer unterbrechungsfreien Stromversorgung (USB/USV). Neben der Bereitstellung einer stabilen Spannungsversorgung, werden auch Unregelmäßigkeiten aus dem Versorgungsnetz eliminiert.

Bei komplettem Netzausfall werden die einer USB/USV nachgeschalteten Geräte aus einer Batterie gespeist. Bei voller Last können bis 10 min. und bei Halblast bis zu 30 min. die nachgeschalteten Systeme aufrecht erhalten werden. Der Schutz von Personen und Anlagesystemen ist damit gewährleistet.

USB/USV – Geräte bis 3000 VA werden einphasig gefertigt. Der weite Eingangsspannungsbereich von 110 V – 240 V +/- 25 % bei 47 – 65 Hz lässt den weltweiten Einsatz zu.

Die Ausgangsspannungen können von 100 V – 240 V +/- 3 % gewählt werden, bei 50 oder 60 Hz. Am Ausgang steht eine sinusförmige Spannung zur Verfügung.

Der Parallelbetrieb zur Leistungserhöhung ist möglich.

Bei Leistungen bis 100 kVA werden dreiphasige Geräte mit Ein- und Ausgangsspannungen 220 V – 400 V und 50/60 Hz eingesetzt.

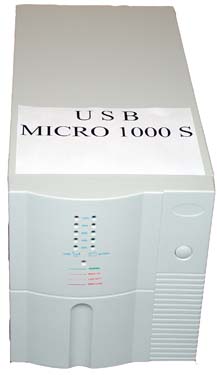

Beispiel: Micro 1000 Sinewave 100VA
Input/ Output 110 V, 230 V

Individuelle Bauteile

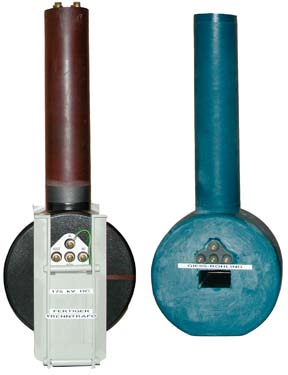

HS-Transformatoren

  • HS-Transformatoren bis 100 kV Ausgangsspannung und Leistungen bis 30 kVA
  • HS-Trenntransformatoren bis 220 kV DC Isolierspannung
  • HS-Kleintransformatoren 2 kV - 30 kV und Leistungen von 3 VA bis 800 VA

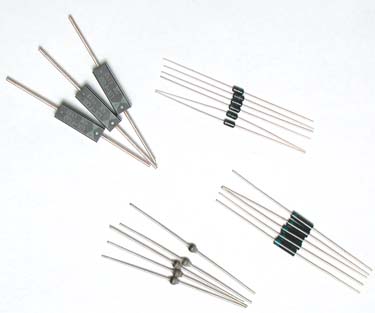

HS-Dioden

  • im gasdichten Gehäuse
  • reihenschaltbar
  • sehr schnelle Dioden 30ns

    für 2 - 10 KV DC, 1000 - 180 mA DC

    Zum Beispiel:
    2 kV // 1 A / 100 ns / 50 ns / 30 ns
    5 kV - 12 kV // 25 mA / 50 ns / 30 ns
    10 kV // 400 mA / 50 ns / 30 ns

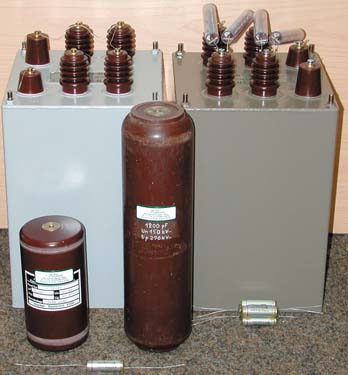

HS-Kondensatoren

- beliebige Einbaulage -

Zum Beispiel:

  • Keramik: 4, 8, 10, 15 kVDC; 100 – 2.200 pF
  • Folienwickel, hermetisch dicht: 10 kVDC; 5.000 pF
  • Folienwickel im Isoliergehäuse oder verschweißt in Stahlblechgehäuse / Kunststoffgehäuse: 40-100 kVDC; 5.000 pF – 40.000 pF

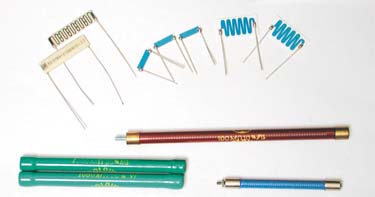

HS-Widerstände

- Kleine Bauart bei hoher Leistung -

  • 5 kV DC; 470 kΩ
    500 MΩ - 10 GΩ ,
    5 x 15 x 2 mm
  • 15 kV DC; 20 kΩ - 680 MΩ,
    14 x 30 x 2 mm
  • 30 kV DC; 100 MΩ - 1 GΩ,
    Ø 7 x 150 mm

HS-Kabel

  • Lfd. Meter oder konfektioniert mit Stecker und Verschraubungen
  • AK-75 HS-Kabel, abgeschirmt, hoch flexibel bis 100 kV DC Dauerbetrieb, Ø ca. 12 mm
  • AK-300 HS-Kabel, abgeschirmt bis 300 kV DC, Ø ca. 22 mm
  • IK-100 HS-Kabel, isoliert für 100 kV AC, Anwendungen bei Puls-Strömen

HS-Schalter

  • Aufgebaut als Trenn-Erd-Schalter zwischen HS-Erzeuger und HS-Verbraucher
  • 100 kV DC, 1 A
  • Antrieb mechanisch oder pneumatisch:
    2 - 6 bar
  • Antriebe elektrisch: 24 V DC / 230 V AC
